    五金零件(螺母、螺柱等)用法及代号说明

    1.     盲孔螺柱电镀后可能会残留电镀液在里面从而引发生锈, 螺柱越长越容易产生这种现象.

    解决方法:尽可能与客户协商使用通孔螺柱,或提醒电镀商引起重视.

    2.     型号说明:

    BSO-440-8-ZI   盲孔螺柱     (SO-440-8-ZI为通孔螺柱)

                                          五金零件最后处理(镀锌)

                                          五金零件的长度(25.4*8/32=6.35mm)

                                          螺纹代号(第四号英制芽,每英吋长有40个芽.

                       材料代号(盲孔普通钢材)

    材料说明:

    螺柱类:  SO表示钢,    SOS表示不锈钢,   SOA表示铝材.

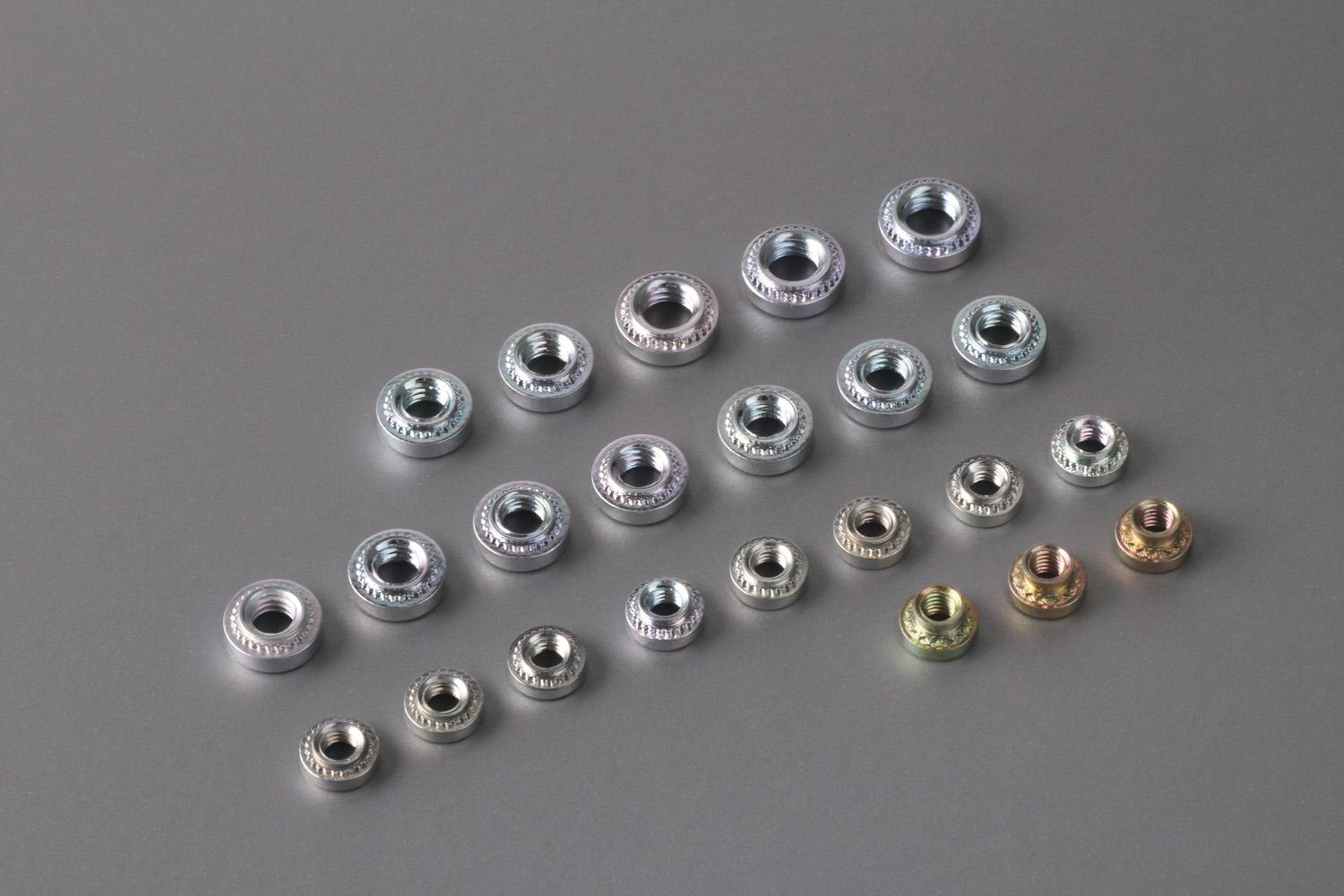

    螺母类:  S表示碳钢,   CLS表示不锈钢,   CLA表示铝材.

    浮动螺母类:  AS表示碳钢,  AC表示不锈钢

                LAS表示碳钢,  LAC表示不锈钢.

    螺钉类FH表示,    FHS表示不锈钢,   FHA表示铝材.

    3.      3.5M3M3的区别:都是M3的芽,3.5M3的壁厚比M3,即底孔不一样.

    螺柱6440440的区别: 6440的壁厚比440.6440的底孔为&5.4440的底孔为&4.2

    4. 铝材上铆螺母容易松动,在工程图面上应特别说明(如用扭力器测试).

    5. 螺母压入材料太浅或材料太薄均会导致松动.

    6. 不同规格的螺母与最小板厚的对应关系:

          螺母规格

    代号

    M2

    M2.5

    M3

    M3.5

    M4

    M5

    M6

    440

    632

    832

    0

    0.8

    0.8

    0.8

    0.8

    0.8

    0.8

    1.2







    1

    1

    1

    1

    1

    1

    1

    1.4

    1

    1

    1

    2

    1.4

    1.4

    1.4

    1.4

    1.4

    1.4

    2.3

    1.4

    1.4

    1.4

      : 螺母S-440-(2)-ZI的最小板厚是与代号(2)相对应的.

    7.托盘类的常用五金零件)的底孔

    弹簧螺钉: 型号:47-99-528-10 底孔为&6.50mm

    型号:47-99-640-10 底孔为&6.50mm

    型号:47-99-527-50 底孔为&5.40mm

    把手转轴: 型号:700-02691-01 底孔为&4.40mm  (8/19/2000经模具课测试在工件的底孔上不用冲色拉孔)

    静电导轨: 型号:700-02776-01 半剪凸点直径为&2.30mm, 高为0.8mm

              静电导轨有方向性应特别注意

    五金零件类的底孔尽可能用模具或NCT加工.LASER加工的底孔留有微小的结点.
